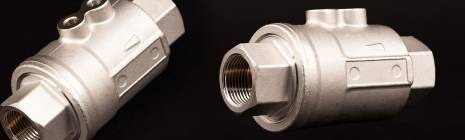

VIP (new model) - Pnömatik Kapama Vanaları

Kategori VIP (new model) - Pnömatik Kapama Vanaları

KONFİGÜRE İşlem

SAYFAYI YAZDIRIN

KATALOG İNDİRİN VIP (NEW MODEL) - PNÖMATIK KAPAMA VANALARI

VIP (new model) - Pnömatik Kapama Vanaları - avantajları -

1. Boru geçiş çapına eşit iç geçiş çapı
Akış hızını en üst düzeye çıkarmak için optimize edilmiş geometrik yapı

2. Aktüatör ve vanayı içeren tek bir ürün
Aktüatörlü vanalara kıyasla daha az yer kaplama avantajı (-%60) ve daha düşük maliyet

3. Kimyasal nikel kaplamalı piston (20-25 mikron)
Korozif maddelere karşı daha fazla koruma
Daha yüksek yüzey sertliği (400-550 HV) sayesinde contalarda daha az aşınma

4. Dudak contalar
O-ringe kıyasla daha az conta aşınması

Farklı sızdırmazlık contası tipleri
Kullanılan conta tipine bağlı olarak (EPDM, NBR, FKM) farklı akışkan türleriyle maksimum uyumluluk

Harici hareketli parça içermez
Daha düşük kaza riski
Her pozisyonda kolay kurulum

Uzun ömür garantili
Küresel vanadan 10 kat daha uzun kullanım ömrü ve daha düşük bakım maliyeti

Üretim süreci tamamı OMAL tesislerinde gerçekleştirilir
Tüm üretim aşamalarda maksimum kontrol

Daha az hava tüketimi
Tek etkili aktüatörle çalıştırılan bir vanaya kıyasla %80'e varan hava tasarrufu, kompresör için daha az iş yükü veya daha küçük bir kompresör kullanma imkanı

ATEX sertifikalı
Potansiyel patlayıcı ortamlarda kurulumu mümkündür

PED sertifikalı
Basınçlı ekipmanlar için Avrupa güvenlik standartlarına tam uyum

GENEL ÖZELLIKLER:
• Çift etkili 'DA' ve tek etkili 'SR’ (hem normalde açık hem de normalde kapalı) versiyonları 3/8" ila 2" boyutlarında mevcuttur.
• Tek yönlü akış.
• NAMUR bağlantı tabanına uygun kontrol sıvısı bağlantıları ile (isteğe bağlı) GAS EN 10226-1 Rp (ISO 7/1) - DIN 2999 dişli bağlantılar (talep üzerine NPT diş).
• İç akışkan dinamiklerinin optimizasyonu sayesinde kanaldaki basınç kaybı minimum düzeye indirilmiştir: akış hızı diyagramına bakınız.
• Her türlü montaj konumunda (yatay, dikey, eğik) kullanılabilir.
• NBR, FKM ve EPDM contalı versiyonları mevcuttur:

- NBR: hava, gazlı akışkanlar, yağlar, su vb. ile uyumludur.

- FKM: çoğu akışkan ile mükemmel uyumluluk. Buhar için tavsiye edilmez.

- EPDM: sıcak su ile mükemmel uyumluluk. Mineral ürünlerle (yağlar, gresler, vb.) uyumlu değildir.

• Dahili mıknatıslı VIP versiyonu satın alınarak (sipariş sırasında belirtilmelidir), harici manyetik kontaklı endüktif sınır anahtarlarının (istek üzerine temin edilebilir) montajı aracılığıyla vananın açılıp kapandığını bildirme imkanı.
• IEC 60534-4'e göre sızdırmazlık sınıfı VI (ANSI-FCI 70-2 sınıf VI).
• Avrupa Direktifi 2014/68/EU “PED” ile uyumlu.
• ATEX 2014/34/EU konfigürasyonu sipariş sırasında talep edilmelidir.

KONTROL AKIŞKANI:
• Filtrelenmiş basınçlı hava (yağlanmış olması şart değildir); -20°C ila 0°C arasındaki sıcaklıklarda kuru hava kullanın.
• Yağlama yaparken, kullanılan contalarla uyumlu yağ kullanın.
• Kontrol basıncı: çift etkili versiyonlarda min. 3 bar - maks. 8,5 bar; tek etkili versiyonlarda min. 4,2 bar - maks. 8,5 bar.

AKIŞKAN TÜRÜ:
• Basınç: maks. 10 bar, şemaya bakınız.
• Sıcaklık:

- NBR (mıknatıslı versiyon dahil): -20°C (-4°F) ila +80°C (176°F)

- Mıknatıssız EPDM ve FKM: -20°C (-4°F) ila +150°C (302°F)

- Mıknatıslı EPDM ve FKM: -20°C (-4°F) ila +90°C (194°F)

• Vakum sızdırmazlığı: %97 vakum (yaklaşık 30 mbar mutlak basınç, -980 mbarg). Sızıntı değeri <10-6 mbar l/s (bu değer oda sıcaklığında yılda 2 g havadan daha azdır).

VIP (new model) - Pnömatik Kapama Vanaları - boyutlar -

BOYUTLAR
DN nominal çap	mm	10		15		20		25		32		40		50
F ebatı	GAS/NPT	3/8"		1/2”		3/4”		1”		1”1/4		1”1/2		2”
Geçiş çapı	mm [in]	10	[0.39]	15	[0.59]	20	[0.79]	25	[0.98]	32	[1.26]	40	[1.57]	50	[1.97]
A	mm [in]	53,5	[2.11]	58,95	[2.32]	70,75	[2.79]	76	[2.99]	91	[3.58]	102	[4.02]	114,3	[4.5]
B	mm [in]	46	[1.81]	51,7	[2.04]	63,5	[2.5]	69	[2.72]	86	[3.39]	96	[3.78]	109	[4.29]
C	mm [in]	30,5	[1.2]	33,1	[1.3]	39	[1.54]	41,5	[1.63]	48	[1.89]	54	[2.13]	59,8	[2.35]
Ch.D	mm [in]	22	[0.87]	27	[1.06]	33	[1.3]	41	[1.61]	50	[1.97]	60	[2.36]	70	[2.76]
E	mm [in]	28,2	[1.11]	31,1	[1.22]	37,5	[1.48]	38,5	[1.52]	45,7	[1.8]	51,1	[2.01]	57,1	[2.25]
H	mm [in]	37	[1.46]	39,6	[1.56]	45,5	[1.79]	48	[1.89]	54,5	[2.15]	60,5	[2.38]	66,3	[2.61]
L (GAS)	mm [in]	98	[3.86]	112	[4.41]	135	[5.31]	143	[5.63]	165	[6.5]	180	[7.09]	205	[8.07]
L (NPT)	mm [in]	92,5	[3.64]	106	[4.17]	126	[4.96]	136	[5.35]	154	[6.06]	171	[6.73]	187	[7.36]
Çift etkili hava	dm³/cycle [in³/cycle]	0,024	[1.46]	0,042	[2.56]	0,074	[4.52]	0,082	[5]	0,15	[9.15]	0,218	[13.3]	0,253	[15.44]
Tek etkili hava	dm³/cycle [in³/cycle]	0,011	[0.67]	0,021	[1.28]	0,034	[2.07]	0,037	[2.26]	0,069	[4.21]	0,1	[6.1]	0,127	[7.75]
Çift etkili ağırlık “DA”	kg [lb]	0,6	[1.3]	0,8	[1.8]	1,3	[2.9]	1,7	[3.6]	2,8	[6.2]	3,7	[8.2]	5,1	[11.2]
Tek etkili ağırlık “SR”	kg [lb]	0,6	[1.3]	0,85	[1.9]	1,4	[3]	1,8	[4]	3	[6.5]	3,9	[8.6]	5,4	[11.9]
Yaklaşık çalıştırma süresi	ms	40		55		60		70		80		120		160

VIP (new model) - Pnömatik Kapama Vanaları - malzemeler -

MALZEME
Pos.	Açıklama	Miktar	Malzeme	İşlem
1	gövde	1	pirinç CW617N	nikel kaplı
2	manşon	1	pirinç CW617N	nikel kaplı
3	conta yuvası	1	pirinç CW617N	nikel kaplı
4*	dayanma contası	1	NBR/EPDM/FKM	-
5*	dudak conta	2	NBR/EPDM/FKM	-
6*	o-ring sap	2	NBR/EPDM/FKM	-
7	piston	1	pirinç CW617N	nikel kaplı
8*	piston o-ringi	1	NBR/EPDM/FKM	-
9**	sınır anahtarı kılavuz rayı	1	PA6+20% Cam	-
10**	manyetik halka	1	plastoferrit	-
11	dayanma halkası	1	pirinç CW614N	nikel kaplı
12*	manşon o-ringi	1	NBR/EPDM/FKM	-
13	yay	1	302 S.S.	-
14**	Namur taban kiti	1	PA66+30% Cam, pirinç uçlar

* Değiştirme kitinin parçaları
** İsteğe bağlı parçalar

VIP (new model) - Pnömatik Kapama Vanaları - şemalar ve başlangıç momentleri -

Çalışma prensibi
VIP pnömatik kapatma vanası (patenti sadece OMAL’a aittir), hem kapatma mekanizmasını (C-D kanalı arasında) hem de kontrol mekanizmasını (A-B) tek bir cihazda birleştiren otomatik bir vanadır.
Çalışma prensibi, kontrol sıvısının basıncı nedeniyle pistonun içinde meydana gelen harekete dayanır. Piston, strokunu tamamladıktan sonra (VIP bir açma/kapama vanasıdır), conta yuvasına bastırarak veya yuvadan ayrılarak, akışkanın geçişine izin verir veya engeller. Sızdırmazlık conta yuvası üzerinde sağlandığından ve durdurulan akışkanın basıncı conta yuvasının üzerine boşaltıldığından, pistonun hareket etmesi için gereken basınç, akışkanın basıncından bağımsızdır. Bu sayede ağırlık ve boyut düşük tutulmuş ve çok yüksek sayıda açma ve kapama hareketi garanti edilmiştir. Vana tam deliklidir ve iç akışkan dinamiklerinin dikkatli bir şekilde etüt edilmesi sonucunda, türbülans ve basınç düşüşlerinin en aza indirilmiştir.

Vana kapalı
“A” kontrol deliğine hava verilerek (“B” deliği boşaltılmalıdır) piston, strokunu tamamladıktan sonra conta yuvasına bastırır: vana kapalıdır.
TEK ETKİLİ N.C. versiyonlarda yay “A” bölmesine yerleştirilmiştir, bu da komut verilmediğinde pistonun conta yuvası ile temas halinde olduğu anlamına gelir: bu nedenle öncelikli konum kapalı konumdur.

VIP (new model) - Pnömatik Kapama Vanaları - özellikler -

Geçiş aşaması
Geçiş aşaması sırasında (şekilde ÇİFT ETKİLİ versiyonun açılış sırasındaki geçiş aşaması gösterilmektedir) iki besleme deliğinden birine basınç uygulanır. Piston eksenel olarak hareket ederek mevcut açık veya kapalı durumu değiştirir. TEK ETKİLİ N.C. versiyonda, kapalı olma durumu yay tarafından belirlenir (komut verilmediğinde). TEK ETKİLİ N.O. versiyonda, açık olma durumu yay tarafından belirlenir (komut verilmediğinde). Hem açılış hem de kapanış sırasındaki geçiş aşaması bir saniyeden kısa sürer.

Vana açık
“B” besleme deliğine hava verildiğinde (“A” deliği boşaltılmalıdır), strokunu tamamlayan piston conta yuvasından maksimum mesafededir: vana açıktır. TEK ETKİLİ N.O. versiyonlarda, yay “B” bölmesine yerleştirilmiştir, bu da komut verilmediğinde pistonun conta yuvasından uzakta olmasını sağlar: bu nedenle öncelikli konum açık konumdur.

NAMUR SOLENOID VANA
Solenoid vana	ER8188A2	ER8188A4	ER8188A5	ER8188C2	ER8188C4
Gerilim	24V AC	115V AC	230V AC	24V DC	110V DC

MICRO SOLENOID VANA
Solenoid vana	EP415024	EP415110	EP415220	EP412012	EP412024
Gerilim	24V AC	115V AC	230V AC	12V DC	24V DC

VIP (new model) - Pnömatik Kapama Vanaları - aksesuarlar -

NAMUR standardına uygun 5/2 solenoid vana
• Solenoid vana, solenoid valf bağlantı plakası aracılığıyla 5/2 ve 3/2 yollu çalışma modları arasında seçim yapacak şekilde tasarlanmıştır.
• D.C. güç tüketimi: 2,5 W.
• A.C. güç tüketimi: 2 W.
• Besleme gerilimi toleransı: ± %10.
• Bobin yalıtım sınıfı: F.
• Konektörlü koruma sınıfı: IP 65.
• Elektrik bağlantısı: PG 9.
• Pnömatik bağlantılar: giriş 1/4"; tahliye 1/4" ISO 228.
• Maks. solenoid vana basıncı 10 bar.
• Besleme akışkanı sıcaklığı: -10°C ila +80°C.
• Ortam sıcaklığı: -10°C ila +50°C.

Kompakt üniversal mikro solenoid vana
• Solenoid vana, ara parçaları ve sabitleme vidaları kullanmadan, doğrudan aktüatörün hava girişine bağlanır.
• 3/2 tipi tek bobinli solenoid vana aşağıdaki voltajlarda mevcuttur: 24-110-220V AC; 12-24V DC.
• Ani güç tüketimi - A.C: 9 VA.
• Normal devirde güç tüketimi - D.C: 5 W.
• Normal devirde güç tüketimi - A.C: 6 VA.
• Besleme gerilimi toleransı: ±10%.
• Bakır tel yalıtım sınıfı: H.
• Bobin yalıtım sınıfı: F.
• Konektörlü koruma sınıfı: IP 65.
• Elektrik bağlantısı: PG 9 (360° dönebilir).
• Pnömatik bağlantı: 1/8" ISO 228 (360° dönebilir).
• Maks. solenoid vana basıncı 10 bar.
• Besleme akışkanı sıcaklığı: -10°C ila +50°C.
• Ortam sıcaklığı: -10°C ila +50°C.
• Nominal geçiş çapı 1,3 mm.

SINIR ANAHTARI

VIP, muhafazanın yan oluklarına hızlı bir şekilde sabitlenmelerini sağlayan bir kit ile birlikte verilen manyetik kontaklı ve sinyal LED'li endüktif sınır anahtarları kullanımına imkan sağlayacak şekilde tasarlanmıştır. Sınır anahtarları aracılığıyla konum algılamayı sağlayan mıknatıslar iç kısımdadır, bu nedenle daha sonraki bir aşamada değil, yalnızca VIP montajı sırasında monte edilebilirler. Bu nedenle mıknatıs talebinin sipariş verirken belirtilmesi gerekmektedir.
Maksimum akışkan sıcaklığı, sınır anahtarının dayanabileceği maksimum sıcaklıktan daha düşük olmalıdır.

LİMİT ANAHTARI TEKNİK BİLGİLERİ
Elektriksel tasarım		REED (PNP/NPN)	REED (PNP)		HALL (PNP)		HALL (PNP)
Kontak tipi		N.O.	N.O.		N.O.		N.O.
Güç gerilimi	V	5-120 AC/DC	5-50 AC/DC		10-30 DC		10-30 DC
AC anahtarlama daimi çıkış akımı kapasitesi	mA	100	350		-		-
DC anahtarlama daimi çıkış akımı kapasitesi	mA	100	500		100		100
Koruma derecesi		IP 67	IP 67		IP 69K		IP 67
Ortam sıcaklığı	°C	-25/70	-25/+70		-25/+85		-25/+60
	°F	-13÷158	-13 ÷ +158		-13/185		-13/+140
Kablo sayısı		2	3		3		3
Kablo uzunluğu	m	2	2	0,3	2	0,3	2	0,3
	ft	6,56	6,56	1	6,56	1	6,56	1
Bağlantı		Direkt	Direkt	M12	Direkt	M12	Direkt	M12
Atex kategorisi		-	-		-		II 3D Ex tc IIIC T125°C Dc C
Belgeler		CE/UKCA/UL/EAC/CCC	CE/UKCA/UL/EAC/CCC		CE/UKCA/UL/EAC		CE/UKCA/EAC
Kodlar		FM7B7200	FM7B9200	FM7B9112	FM7C3200	FM7C3112	FM7A3200	FM7A3112
Malzeme		PA / Inox
