ZEUS pnömatik vana

  • faydaları
  • özellikleri
  • boyutlar
  • malzemeler
  • şemalar ve başlangıç momentleri
  • özellikler
  • aksesuarlar
  • belgeler

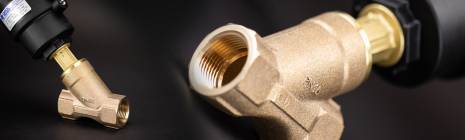

ZEUS

1. Conta, piston yerine silindirin içine yerleştirilmiştir.
Aktüatörün ve buna bağlı obtüratörün daha fazla kursu boyu elde edilir, bu da yuvadaki geçidin büyük açılmalarını sağlar (daha az yük kaybı).
Daha az conta aşınması

2. 303 S.S. Kontrol bağlığı ek parçaları

Dış etkenlerin neden olduğu korozyona karşı direni önemli ölçüde arttırır.

3. KİMYASAL NİKEL kaplamalı DN63 metal piston (10-15 mikron).

Piston aşınması daha yüksek yüzey sertliği (700-750 HV) elde edilerek azaltılır.

4. Yayı önceden takılı contalar.

Milin doğrusal yönde kaymasından kaynaklanan aşınma nedeniyle, dışa doğru   olan sızıntıyı önleyerek boşluğun geri kazanılmasını sağlar.
Bunlar, önemli sıcaklık değişimleri karşısında bile boyutsal değişimleri dengeleyerek "chevron" (V-şekilli) contaları enerjilerini sürdürmelerini sağlar.

5. alt kısımda 5 ve yayın üst kısmında 3 conta olan "Chevron" tip contalar (a"v") .

Çok sayıda devirden sonra bile mükemmel bir sızdırmazlık sağlanır.

6. Haddelenmiş mil.

Kaymayı kolaylaştıran milin daha az pürüzlülüğü (0,1 mikron Ra) sayesinde contalarda daha az aşınma

7. Salınan/kendiliğinden hizalanan obtüratör
Vana gövdesi üzerindeki yuvaya mükemmel şekilde uyarak maksimum sızdırmazlık sağlar.

ATEX belgesi.

Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar.

PED Belgesi.

Basınçlı cihazlar için Avrupa güvenlik standartlarına tam uyum.

GENEL ÖZELLİKLER:
Ares vanaları için EN 10226-1 Rp'ye ( ISO 7/1) göre dişli vana bağlantıları; Zeus vana için ISO 228/1. Diğer bağlantı türleri istek üzerine.
Herhangi bir pozisyonda montaj: yatay, dik, eğik.
Çift etkili modellerde 3/8 "ila 2" aralığında mevcuttur, tek etkili normalde obtüratörün üstünden ve altından kapanır, tek etkili normalde obtüratörün altından açılır.
2014/68/UE “PED” Nolu Avrupa Direktifine  uygundur.
ATEX 2014/34/UE direktifine sipariş esnasında istenecektir.
Tahriklerin farklı versiyonları, vananın çeşitli kombinasyonları ve akışın obtüratörün üstünden veya altından kesilme olasılığı, otomatik vananın birden fazla versiyonunun olmasına neden olur.
Aşağıdaki tablolarda ana işletim parametreleriyle birlikte standart versiyonlar listelenmiştir.
Vana tipine ve  akış yukarı ve akış aşağı arasında kesilmesi gereken ΔP basıncındaki değişime bağlı olarak tahrik için gerekli kontrol basıncı ve buna bağlı olarak ilgili vana kodu tanımlanır.
İsteğe göre: vakum ve oksijen kullanımı amaçlı versiyonlar.

KONTROL SIVISI:
Pilotaj sıvısı: yağlı veya kuru basınçlı hava, gazlar ve nötr sıvılar;
Ortam sıcaklığı: -10°C a +60° C

DURDURULAN SIVI:
Hava, su, alkol, yağlar, yakıtlar, tuz çözeltileri, buhar vb. (A 351 CF8M O CuSn5Zn5Pb5-B ile uyumlu)
Seçilen boyuta ve versiyona bağlı olarak 0-16/25 bar arası çalışma basıncı (180°C'deki buhar 0-10 bar arası)(sonraki sayfalara bakın).
Sıcaklık  -10°C ila +180°C arasındadır.
Maksimum viskosite 600 cst (mm2/s).

ZEUS

ZEUS BOYUTLARI
DN [mm]
G * [inç]
Aktüatör
A
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
166
143
157
44
70
65
27
12
15
1/2”
Ø 50
166
143
157
44
70
65
27
11
20
3/4”
Ø 50
174
149165
44
70
75
33
14
20
3/4”
Ø 63
193167
184
51
85
75
33
14
25
1”
Ø 50
1881591804470904117
25
1”
Ø 63
206
172193
51
85
90
41
17
25
1”
Ø 90
255221242
67
117
90
41
17
32
1”1/4
Ø 50
19716018644701105019
32
1”1/4
Ø 63
215
180205
51
85
110
50
19
32
1”1/4
Ø 90
267
231256
67
117
110
50
19
32
1”1/4
Ø 110
300265
290781411105019
40
1”1/2
Ø 63
23820223151851205818
40
1”1/2
Ø 90
270
235264
67
117
120
58
18
40
1”1/2
Ø 110
306
271300
78
141
120
58
18
50
2”
Ø 63
24720624151851507020
50
2”
Ø 90
281
241276
67
117
150
70
20
50
2”
Ø 110
317
276311
78
141
150
70
20
*  İsteğe göre NPT dişi olan versiyon

ZEUS KAFA Ø40

ZEUS KAFA Ø 40 BOYUTLAR
DN
[mm]
G* [inç]
Aktüatör
A
B
C
øDE
FHch. L
15
3/8”
Ø 40
144
121
134
6139
651227
15
1/2”
Ø 40
144
121
134
6139
651127
20
3/4”
Ø 40
151
128
143
6139
751433
* İsteğe göre NPT dişi olan versiyon

ZEUS


ZEUS MALZEMELER
1
Vana gövdesiBronz  CuSn5Zn5Pb5-B
2
Samastra kutusu borusuPirinç EN 12165 CW617N
3
Sap
316L S.S.
4*
Sap contasıPTFE-CF
5*
Gövde contasıGRAFİT
6
Obtüratör
316L S.S.
7
Obtüratör contası
PTFE
8
Kontrol kafası
Poliamid PA 66 + GF 30%
9
Piston
Kimyasal nikel pirinç (PBT + GF 20% kafa ø50)
10
Pilotaj parçaları
303 S.S.

Namur plate (OPTIONAL)
PA66 + GF30%, brass inserts
* Yüksek saflıktaki uygulamalar için, bakir PTFE sap contaları ve Peek gövde contaları mevcuttur

ZEUS KAFA Ø40


ZEUS KAFA  Ø40 MALZEMELER
1
Vana gövdesiBronz  CuSn5Zn5Pb5-B
2
Salmastra kutusu borusu EN 12165 CW617N
3
Sap
316L S.S.
4*
Sap contasıPTFE-CF
5*
Gövde contasıGRAFİT
6
Obtüratör
316L S.S.
7
Obtüratör contası
PTFE
8
Kontrol kafasıPoliamid PA 66 + GF 30%
9
Piston
PBT + GF 20%
10
Pilotaj parçaları
303 S.S.
* Yüksek saflıktaki uygulamalar için, bakir PTFE sap contaları ve Peek gövde contaları mevcuttur

ZEUS

ZEUS KAFA Ø40

KULLANIM METODU

Kurs boyu sınırlayıcı
Vana kurs boyu açılışını sınırlayarak akış hızını ayarlamanıza olanak sağlar. Tüm versiyonlar için mevcuttur. Normalde açık tek etkili versiyonlarında acil durum manüel kontrol olarak da kullanılabilir.

Kontrol A mm
Kod
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

∅ 40 kafa ile mevcut değildir.

Manüel acil durum kontrol
Vananın acil bir durumda açılmasını sağlar (pilotaj sıvısı eksikliği, sistem arızası, pilot sinyali arızası vb.). Normalde kapalı versiyonlardaki tüm vanalar için mevcuttur.

Kontrol
mm
Kod
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

∅ 40 kafa ile mevcut değildir

Elektro pilot 3/2 - Solenoit vana 3/2 - 5/2

Solenoit kontrol vanası
Doğrudan montaj için 3/2 elektro pilot.
360° ayarlanabilen gövde ve bobin
Standart manüel kontrol.
İlgili tabanın (her ikisi de birlikte verilir) monte edilerek gerçekleştirilen 5/2 ve 3/2 fonksiyonu arasında seçim için düzenlenmiş solenoid valf (NAMUR).
Ortam sıcaklığı -10° C ile +50°C arası

Gerilim

24 Vac

115 Vac

230 Vac

24 Vdc

Elektro pilot

EP415024

EP415110

EP415220

EP412024


Gerilim

24 Vac

115 Vac

230 Vac

24 Vdc

NAMUR Solenoit vana*

ER8188A2

ER8188A4

ER8188A5

ER8188C2

NAMUR arayüzü

KBNJ0001


* Sadece NAMUR arayüzü ile kullanılacaktır.

Sinyal kutusu
İki mekanik veya endüktif limit anahtarlı açık veya kapalı konum kontrolü için sinyal kutusu, tüm aktüatörlü Ø50 - Ø90 - Ø110 vana serisine monte etmeye uygundur..
İsteğe göre, solenoit vana ve görsel göstergeleri ledler üzerinden bağlamak için terminaller mevcuttur.
Koruma derecesi IP 65
Ortam sıcaklığı -20°C ile +70°C arası
Kablo girişi n°1 PG11
Şeffaf polimetakrilat kapaklı poliamid kaplama malzemesi.

Kontrol
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

MEVCUT LİMİT SVİÇ TÜRLERİ

NAMUR EExia Endüktif limit anahtarları
Anma gerilimi: 8 Vdc
Tüketim: çalışma ≤1 mA; açığa çıkan ≥3 mA
Çalışma sıcaklığı: -20° C ile +70 C arasında

KonfigürasyonKOD
1 limit anahtarı: açık vana pozisyonunda üstte
KSIN9A0xx
1 limit anahtarı: kapalı vana pozisyonunda altta
KSIN9C0xx
2 limit anahtarı:  açık ve kapalı vana
KSIN920xx

Yakınlık limit anahtarları
Anma gerilimi: 10÷30 Vdc
Tüketim: 15 mA;
Çalışma sıcaklığı: -20° C ile +70° C arasında

KONFİGÜRASYONKOD
1 limit anahtarı: açık vana pozisyonunda üstteKSI09A0xx
1 limit anahtarı: kapalı vana pozisyonunda alttaKSI09C0xx
2 limit anahtarı:  açık ve kapalı vana
KSI0920xx

Mekanik limit anahtarları
Üst limit anahtarı: vana açık
Alt limit anahtarı: vana kapalı
Maks. yük: 5A 250 Vac; 1A 250 Vdc

KonfigürasyonKod
2 limit anahtarı
KSM0C20xx

xx = Ø kontrol kafası
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
