ARES pnömatik vana kelepçe 3A

  • özellikleri
  • boyutlar
  • özellikler
  • aksesuarlar
  • belgeler

GENEL KARAKTERİSTİKLER:
Vana gövdesi malzemesi: A351-CF3M (316L S.S.).
Vana bağlantıları: Kodlama şemasına bakınız
Herhangi bir pozisyonda montaj: Yatay, dikey, eğik
Çift etkili versiyonlarda DN 15 ile DN 50 arasında mevcut olan aralık; tek etkili: normalde kapalı,
normalde kapalı darbe önleyici ve normalde açık.
Performanslar ve basınç diyagramları standart versiyonlarla aynıdır ancak PN16 ile sınırlıdır.
İsteğe göre: vakum ve oksijen kullanımı amaçlı versiyonlar.
ATEX 2014/34/UE direktifi sipariş esnasında istenecektir.

KONTROL SIVISI:
Pilotaj sıvısı: yağlı veya kuru basınçlı hava, gazlar ve nötr sıvılar;
Ortam sıcaklığı: -10°C a +60° C

DURDURULAN SIVI:
Hava, su, alkol, yağlar, yakıtlar, tuz çözeltileri, buhar vb. (CF3M (316L S.S.) ve PTFE ile uyumlu)
Seçilen boyuta ve versiyona bağlı olarak 0-16/25 bar arası çalışma basıncı (180°C'deki buhar 0-10 bar arası) sonraki sayfalara bakınız.
Sıcaklık  -10°C ila +180°C arasındadır.
Maksimum viskosite 600 cst (mm2/s).

İsteğe göre ISO 2852 versiyonları

16 bar arası çalışma basıncı (ayrıntılar için ilgili diyagramlara bakın).

BOYUTLAR
KELEPÇE

Kumanda kafasıHatve
 (mm)
A
B
C
D
øE
F *
øG
øH
øL
M
1/2”
Ø 50
9,5(*)
179
156
168,6
44
70
88,9
25,2
19
9,5
22
3/4”
Ø 50
15
181,5
156
168,6
44
70
101,6
25,2
19
15,8
22
1”
Ø 50
20
189,3
160
185,3
44
70
114,3
50,5
32
22,2
43,5
1”
Ø 63
20
207,3
178
203,3
50,5
84,4
114,3
50,5
23
22,2
43,5
1”1/2
Ø 63
32
214,6
186
211,3
50,5
84,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 90
32
254,6
226
251,3
66,2
116,4
139,7
50,5
38
34,9
43,5
1”1/2
Ø 110
32
290,6
261
286,3
77,4
140,6
139,7
50,5
38
34,9
43,5
2”
Ø 63
40
224,7
190
222
50,5
84,4
158,8
64
54
47,6
56,5
2”
Ø 90
40
264,7
230
262
66,2
116,4
158,8
64
54
47,6
56,5
2”
Ø 110
40
300,7
266
298
77,4
140,6
158,8
64
54
47,6
56,5
(*)Vana hatvesi 15 mm'dir, Azalma 9.5 mm'ye kadardır, kelepçenin hatvesinden kaynaklanmaktadır.
Tavsiye edilen bağlantılar koyu renktedir. İsteğe göre diğer kombinasyonları.

KULLANIM METODU

Kurs boyu sınırlayıcı
Vana kurs boyu açılışını sınırlayarak akış hızını ayarlamanıza olanak sağlar. Tüm versiyonlar için mevcuttur. Normalde açık tek etkili versiyonlarında acil durum manüel kontrol olarak da kullanılabilir.

Kontrol A mm
Kod
∅ 50 25,5
KLJL0016
∅ 63 21,5
KLJL0018
∅ 90 5,2
KLJL0021
∅ 1105,9
KLJL0023

∅ 40 kafa ile mevcut değildir.

Manüel acil durum kontrol
Vananın acil bir durumda açılmasını sağlar (pilotaj sıvısı eksikliği, sistem arızası, pilot sinyali arızası vb.). Normalde kapalı versiyonlardaki tüm vanalar için mevcuttur.

Kontrol
mm
Kod
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

∅ 40 kafa ile mevcut değildir

Elektro pilot 3/2 - Solenoit vana 3/2 - 5/2

Solenoit kontrol vanası
Doğrudan montaj için 3/2 elektro pilot.
360° ayarlanabilen gövde ve bobin
Standart manüel kontrol.
İlgili tabanın (her ikisi de birlikte verilir) monte edilerek gerçekleştirilen 5/2 ve 3/2 fonksiyonu arasında seçim için düzenlenmiş solenoid valf (NAMUR).
Ortam sıcaklığı -10° C ile +50°C arası

Gerilim

24 Vac

115 Vac

230 Vac

24 Vdc

Elektro pilot

EP415024

EP415110

EP415220

EP412024


Gerilim

24 Vac

115 Vac

230 Vac

24 Vdc

NAMUR Solenoit vana*

ER8188A2

ER8188A4

ER8188A5

ER8188C2

NAMUR arayüzü

KBNJ0001


* Sadece NAMUR arayüzü ile kullanılacaktır.

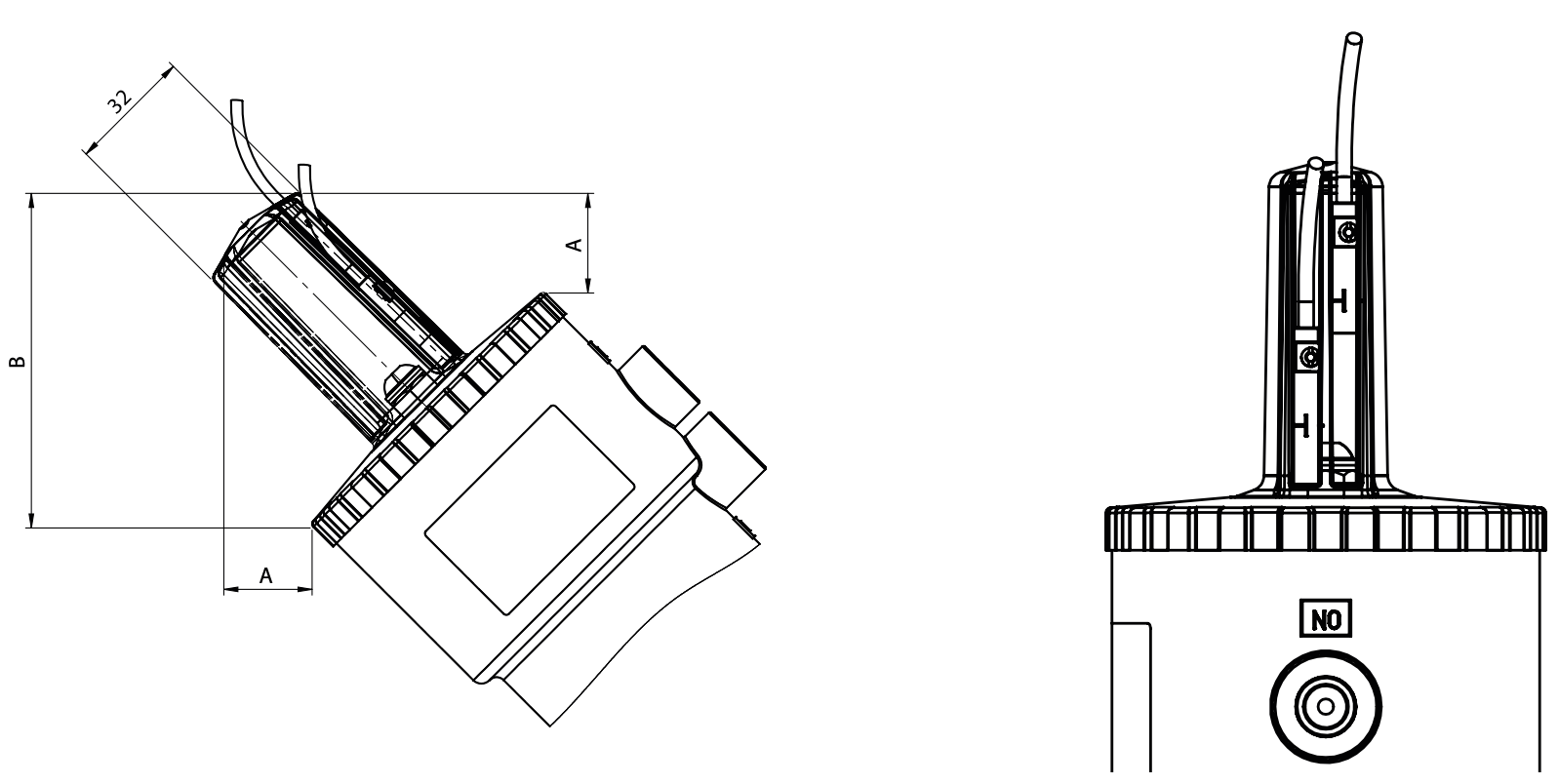

Sinyal kutusu
İki mekanik veya endüktif limit anahtarlı açık veya kapalı konum kontrolü için sinyal kutusu, tüm aktüatörlü Ø50 - Ø90 - Ø110 vana serisine monte etmeye uygundur..
İsteğe göre, solenoit vana ve görsel göstergeleri ledler üzerinden bağlamak için terminaller mevcuttur.
Koruma derecesi IP 65
Ortam sıcaklığı -20°C ile +70°C arası
Kablo girişi n°1 PG11
Şeffaf polimetakrilat kapaklı poliamid kaplama malzemesi.

Kontrol
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

MEVCUT LİMİT SVİÇ TÜRLERİ

NAMUR EExia Endüktif limit anahtarları
Anma gerilimi: 8 Vdc
Tüketim: çalışma ≤1 mA; açığa çıkan ≥3 mA
Çalışma sıcaklığı: -20° C ile +70 C arasında

KonfigürasyonKOD
1 limit anahtarı: açık vana pozisyonunda üstte
KSIN9A0xx
1 limit anahtarı: kapalı vana pozisyonunda altta
KSIN9C0xx
2 limit anahtarı:  açık ve kapalı vana
KSIN920xx

Yakınlık limit anahtarları
Anma gerilimi: 10÷30 Vdc
Tüketim: 15 mA;
Çalışma sıcaklığı: -20° C ile +70° C arasında

KONFİGÜRASYONKOD
1 limit anahtarı: açık vana pozisyonunda üstteKSI09A0xx
1 limit anahtarı: kapalı vana pozisyonunda alttaKSI09C0xx
2 limit anahtarı:  açık ve kapalı vana
KSI0920xx

Mekanik limit anahtarları
Üst limit anahtarı: vana açık
Alt limit anahtarı: vana kapalı
Maks. yük: 5A 250 Vac; 1A 250 Vdc

KonfigürasyonKod
2 limit anahtarı
KSM0C20xx

xx = Ø kontrol kafası
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
