Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği

Makro Küresel vanalar

Kategori MAGNUM

Alt kategori MAGNUM Split Wafer

Aile MAGNUM Split Wafer PN 63-100 ANSI 600

KONFİGÜRE İşlem

BİLGİ İSTEYİN

SAYFAYI YAZDIRIN

KATALOG İNDİRİN MAGNUM SPLIT WAFER

ÜRÜN KODUNU ÇÖZÜMÜ

Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği - faydaları -

1. Antistatik cihaz (bilye, sap ve gövde arasındaki elektriksel devamlılık)
Yanıcı ve/veya patlayıcı ortamlarda tutuşmaya neden olabilecek elektrostatik şarjlar önlenir.
Vananın kullanım ömrü boyunca garanti edilen temas güvenliği

2. Çift sürtünme önleyici halka
Daha düşük vana çalışma momenti sağlar
Tek halkalı uygulama ile karşılaştırıldığında daha az aşınma

3. 3 contalı artı o-ringli "V” packing
Çok sayıdaki devir sonrası bile mükemmel bir sızdırmazlık sağlanır.

4. Sap contası üzerindeki çanak yaylar
Milin yarım dönme hareketinin neden olduğu aşınma nedeniyle dışa doğru kaçak oluşumunu önleyerek boşlukların telafi edilmesini sağlarlar.
Büyük çaptaki sıcaklık değişimleri karşısında dışa doğru kaçakları önleyen "chevron" tipi contaları (V-şekilli) enerjik olarak muhafaza olmasını sağlarlar.

5. Elastik grafitli conta
Vananın maruz kaldığı sıcaklık değişiklikleri ne olursa olsun dışarıya sızdırmazlığı garanti eder.

Kabadan bitmiş ürüne kadar tek bir yerleştirme ile işleme sayesinde eksenler hizasında daha fazla hassasiyet
Daha uzun vana ömrü
Daha az çalışma momenti

Standart uygulamada standardize edilmiş NACE sertifikalı malzemeden üretilen karbon çeliğinden vana gövdesi
Korozyona karşı daha fazla direnç sağlar
Daha fazla fazla sünekliği

Üretim süreci tamamen OMAL’de gerçekleştirilmiştir
Tüm işlem aşamalarında maksimum kontrol
Müşterinin talep ettiği özel uygulamaları hızlı bir şekilde tedarik etme imkanı

"Fire Safe" Sertifikası
Yangın durumunda bile vana sızdırmazlığı sağlar

ATEX Sertifikası
Potansiyel olarak patlayıcı bulunan ortamlarda kuruluma olanak sağlar

"TA LUFT fugitive emission" sertifikası
Sap contasının dışa doğru yüksek derecede emniyetini sağlar

PED Sertifikası
Basınçlı cihazlar konusunda Avrupa güvenlik standartlarına tam uyum

SIL 3'e kadar sertifikalı
Yüksek düzeyde işlevsel güvenlik

STANDART UYGULAMA
• Şamandıra bilye içerikli, tam hatve
• Conta soft-seat: DEVLON
• Bağlantı flanşı standartları EN 1092-1; ASME B16.5
• Çalışma sıcaklığı çalışma basıncı şemasına bakınız
• Basınç sınıfı: PN 63-100; ANSI 600
• Sızdırmazlık sınıfı: EN12266-1 derece A
• Tutulan akışkan: petrol ürünleri, kendinden yağlamalı akışkanlar (sıvı ve gaz), yapı malzemeleri ile uyumlu olmaları şartıyla. Kendinden yağlamalı olmayan akışkanlar (su, ...) veya diğer uygulamalar için lütfen satış departmanıyla iletişime geçin.
• Antistatik cihaz EN12266-2
• Sap contası: TFM 1600 olarak V serisi takım conta
• Sap üzerinde ek conta O-ring FKM
• Patlama önleyici sap
• ISO 5211'e göre aktüatör için delme düzlemi
• Kapanma açısı >7°
• Yüzey işleme parlatma

İSTEĞE GÖRE UYGULAMALAR
• Sıcaklık uygulaması LF2 olarak -40°C
• Diğer flanş tipleri için satış bölümümüzle iletişime geçiniz.
• PTFE cam takviyeli (RPTFE-GF) sızdırmazlık contaları, karbografit takviyeli PTFE (RPTFE-CF). Diğer malzeme türleri için satış bölümümüzle iletişime geçiniz.
•Bilye içindeki basınç dengeleme deliği ile tek yönlü uygulama
• Paslanmaz çelik kol
• Paslanmaz çelik somun ve yaylar
• Standart dışı malzemelerle (gövde/bilye/sap) yapılan uygulamalar için satış ofisimizle iletişime geçin.
• Yüzey işleme: beyaz çinko kaplama, epoksi boya (diğer işlemler için satış bölümümüzle iletişim geçiniz).
• İSTEĞE GÖRE ATEX Markalama ve sertifikası

SERTİFİKALAR
• Avrupa Direktifi 2014/68/AB PED ile uyumlu; Kaçak Emisyon ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; YANGIN GÜVENLİĞİ: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• IEC 61508'e göre SIL 3'e kadar fonksiyonel güvenlik seviyesi
• ATEX 2014/34/EU yönergesine uygundur, İSTEĞE GÖRE ATEX Sertifikası

TASARIM STANDARTLARI
• Gövde kalınlıkları aşağıdaki standartlara göre: ASME B16.34, ASME VIII böl.1, EN 12516.
• ANSI vanaları için ASME B16.34 ve PN vanaları için EN 12516‘ya uygun malzemeler ve dereceler

Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği - boyutlar -

BOYUTLAR
ÖLÇÜ		∅E	SOL	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	KOL KİTİ
DN [mm]	[inç]	∅E	SOL	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	KOL KİTİ
DN 15	1/2"	13	68	54,5	95	F04	42	M5	12/8	80	150	KLV58006
DN 20	3/4"	19	72	57,5	95	F04	42	M5	12/8	83	150	KLV58006
DN 25	1"	25	87	71,5	14,6	F05	50	M6	16/10	95	275	KLV58008
DN 32	1" 1/4	32	92	76,5	14,6	F05	50	M6	16/10	100	275	KLV58008
DN 40	1" 1/2	38	107	98,5	20,4	F07	70	M8	22/14	120	350	KLV58010
DN 50	2"	51	115	107,5	20,4	F07	70	M8	22/14	129	350	KLV58010
DN 65	2" 1/2	64	140	144	25,1	F10	102	M10	30/18	180	450	KLV58012
DN 80	3"	76	150	151,5	25,1	F10	102	M10	30/18	188	450	KLV58012
DN 100	4"	102	190	196,5	40,5	F14	140	M16	45/30	233	800	KLV58014

BOYUTLAR -PN-
ÖLÇÜ		PN	A	G	R	S	H	DELİK SAYISI	I	P	Kg	L	CONTA KİTİ
DN [mm]	[inç]	PN	A	G	R	S	H	DELİK SAYISI	I	P	Kg	L	CONTA KİTİ
DN 15	1/2"	PN 63-100	40	95	45	2	75	4	M12	16	4,2	68	KGBV472040
DN 20	3/4"	PN 63-100	45	115	58	2	90	4	M16	20	6,7	72	KGBV472050
DN 25	1"	PN 63-100	50	125	68	2	100	4	M16	20	6,9	87	KGBV472060
DN 32	1" 1/4	PN 63-100	55	145	78	2	110	4	M20	24	9,3	92	KGBV472070
DN 40	1" 1/2	PN 63-100	68	160	88	3	125	4	M20	24	13,5	107	KGBV472080
DN 50	2"	PN 63	79	170	102	3	135	4	M20	24	16,5	115	KGBV472090
DN 50	2"	PN 100	79	185	102	3	145	4	M24	28	19,5	115	KGBV472090
DN 65	2" 1/2	PN 63	94	208	122	3	160	8	M20	25	29,5	140	KGBV472100
DN 65	2" 1/2	PN 100	101	220	122	3	170	8	M24	30	33,2	140	KGBV472100
DN 80	3"	PN 63	101,5	220	138	3	170	8	M20	25	34,9	150	KGBV472110
DN 80	3"	PN 100	108,5	235	138	3	180	8	M24	30	40,3	150	KGBV472110
DN 100	4"	PN 63	123	275	162	3	200	8	M24	30	67,5	190	KGBV472120
DN 100	4"	PN 100	123	275	162	3	210	8	M27	32	67,2	190	KGBV472120

BOYUTLAR -ANSI-
ÖLÇÜ		ANSI	A	G	R	S	H	DELİK SAYISI	I	P	Kg	L	CONTA KİTİ
DN [mm]	[inç]	ANSI	A	G	R	S	H	DELİK SAYISI	I	P	Kg	L	CONTA KİTİ
DN 15	1/2"	ANSI 600	40	95	35,1	6,4	66,5	4	1/2”UNC	16	4,1	68	KGBV472040
DN 20	3/4"	ANSI 600	45	115	42,9	6,4	82,6	4	5/8”UNC	20	4,4	72	KGBV472050
DN 25	1"	ANSI 600	50	125	50,8	6,4	88,9	4	5/8”UNC	20	6,3	87	KGBV472060
DN 32	1" 1/4	ANSI 600	55	135	63,5	6,4	98,6	4	5/8”UNC	20	7,6	92	KGBV472070
DN 40	1" 1/2	ANSI 600	68	155	73	6,4	114,3	4	3/4”UNC	24	11,2	107	KGBV472080
DN 50	2"	ANSI 600	79	170	91,9	6,4	127	8	5/8”UNC	20	15,5	115	KGBV472090
DN 65	2" 1/2	ANSI 600	94	208	104,6	6,4	149,4	8	3/4”UNC	25	28,3	140	KGBV472100
DN 80	3"	ANSI 600	101,5	220	127	6,4	168,1	8	3/4”UNC	25	33,8	150	KGBV472110
DN 100	4"	ANSI 600	126	279	157,2	6,4	215,9	8	7/8”UNC	30	68,2	190	KGBV472120

Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği - malzemeler -

MALZEMELER SPLIT WAFER PN63-100 ANSI 600 karbon çeliği
NO	Tanım	A105 Karbon çeliği	LF2 Karbon çeliği
1	Gövde	ASTM A105	ASTM A350 LF2
2	Yüzük somun	ASTM A105	ASTM A350 LF2
3	Bilye	ASTM A351 CF8() (1.4308/Gx5CrNi19-10) (*)	ASTM A351 CF8() (1.4308/Gx5CrNi19-10) (*)
4	Sap	A564 TP.630 (17-4PH)	A564 TP.630 (17-4PH)
5*	Yuva	DEVLON	DEVLON
6*	Conta gövde yüzük somun	GRAFOIL	GRAFOIL
7*	Sap alt contası	TFM1600 (.)	TFM1600 (.)
8*	A V takım conta	TFM1600 (.)	TFM1600 (.)
9*	O-ring sap	FKM (.)	FKM (.)
10	Packing conta halkası	Galvanizli karbon çeliği (x) (1)	Galvanizli karbon çeliği (x) (1)
11	Somun kilit plakası	304 S.S.	304 S.S.
12	Sap somunu	UNI 3740-1 6S GALVANİZLİ (x)	UNI 3740-1 6S GALVANİZLİ (x)
13	Çanak yay	50CrV4 GALVANİZLİ (xx)	50CrV4 GALVANİZLİ (xx)
14	Antistatik cihaz	316 S.S.	316 S.S.
19	Gövde somunu vidası	A2.70 UNI 3740 (304 S.S:)	A2.70 UNI 3740 (304 S.S:)
15	Kilit somunu	UNI 3740-1 6S ZINCATO (x)	UNI 3740-1 6S GALVANİZLİ (x)
16	Tespit vidası	A2-70 UNI 3740 (304 S.S.)	A2-70 UNI 3740 (304 S.S.)
17	Pozisyon tespiti	galvanizli karbon çeliği (x)	galvanizli karbon çeliği (x)
18	Kol	Fe37 galvanizli (x)	Fe37 galvanizli (x)
* Conta kiti bileşenleri

İsteğe göre şu malzemelerden imal edilebilir:
(*): A351 CF8M
(**): ≤DN32 için sadece CF8M olarak mevcuttur.
(x): 304 s.s.
(xx): 301 s.s.
: ≤DN32 için sadece DEVLON f olarak mevcuttur
(1): DN100 için sadece 304 olarak mevcuttur
(.): İsteğe göre mevcut diğer malzemeler

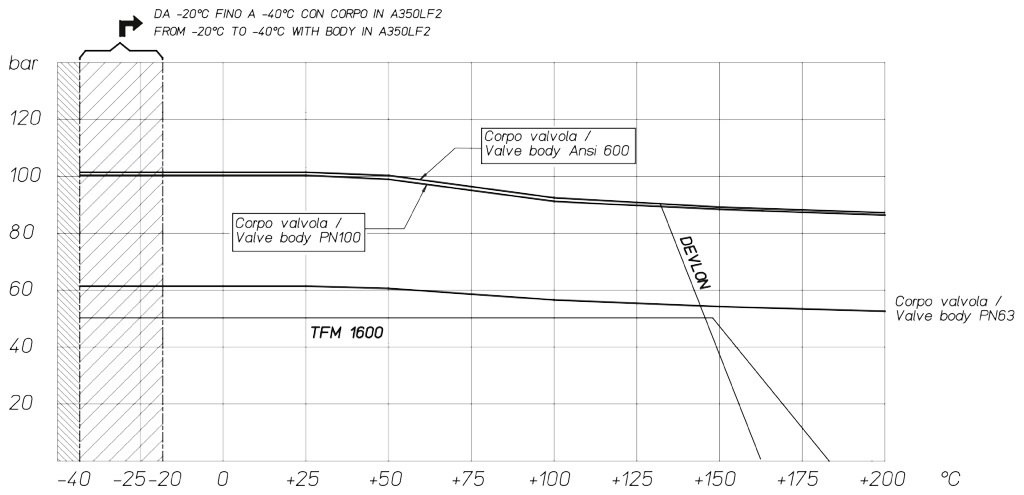

Gövdesi karbon çeliğinden imal edilmiş olan vanalar için basınç/sıcaklık şemas

Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği - şemalar ve başlangıç momentleri - Gövdesi karbon çeliğinden imal edilmiş olan vanalar için basınç/sıcaklık şemas

Paslanmaz çelik gövdeli vanalar için basınç/sıcaklık şeması

Küresel Vana MAGNUM Split Wafer PN 63-100 ANSI 600 karbon çeliği - şemalar ve başlangıç momentleri - Paslanmaz çelik gövdeli vanalar için basınç/sıcaklık şeması

Basınç debisi/düşüşü ve Kv nominal katsayısı

Kv değeri, 1 bar'lık basınç düşüşüne neden olan m3/sa (15°C'de su ile) cinsinden akış hızıdır.

Pnömatik aktüatörlerin boyutlandırılması minimum 5,6 barg besleme basıncı dikkate alınarak yapılmıştır.

KOLLU DÖKÜM KILAVUZLU UZANTI

MALZEMELER
PARÇA NO	TANIM	MALZEME
1	Uzantı	AISI304 S.S.
2	Pim	AISI 430 F
3	Burç	DELRIN
4	O-RING	NBR
5	Kol	Fe 37 galvanizli (*)
6	Somun	Galvanizli karbon çeliği (*)
7	Kol tespit parçası	Galvanizli karbon çeliği (*)
8	Kol tespit vidası	A2-70
9	Ara parça	PTFE Karbon Dolgulu

(*): İsteğe göre 304 S.S olabilir.

ÖLÇÜLER
ISO VANA	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOT: Uzantı kodu akış türüne ve vana bağlantısına bağlıdır; sipariş sırasında talep ediniz.

AKTÜATÖR İÇİN KILAVUZLU UZANTI

MALZEMELER
PARÇA NO	TANIM	MALZEME
1	Uzatma	ASTM A351 CF8M
2	Pim	AISI 430 F
3	Burç	DELRIN
4	O-RING	NBR

NOT: Uzantı kodu akış türüne ve vana bağlantısına bağlıdır; sipariş sırasında talep ediniz.

KOLLU DÖKÜM KILAVUZLU UZANTI

MALZEMELER
PARÇA No	TANIM	MALZEME
1	Uzatma	304 s.s.
2	Pim	AISI 430 F
3	Burç	DELRIN
4	O-Ring	NBR
5	Kol	Fe 37 galvanizli (*)
6	Somun	galvanizli karbon çeliği (*)
7	Kol tespit parçası	galvanizli karbon çeliği (*)
8	Kol tespit vidası	A2-70
9	Kol tespit somunu	A2-70 (**)
10	Ara parça	PTFE Karbon Dolgulu

(*): İsteğe göre 304 S.S olabilir.
(**): İso F04 bağlantılı vanalarda mevcut değildir.

ÖLÇÜLER
ISO VANA	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOT: Uzatma kodu akış türüne ve vana bağlantısına bağlıdır; sipariş sırasında talep ediniz.

AKTÜATÖR İÇİN KILAVUZLU UZANTI

MALZEMELER
PARÇA NO	TANIM	MALZEME
1	Uzatma	304 S.S.
2	Pim	AISI 430 F
3	Burç	DELRIN
4	O-RING	NBR

NOT: Uzantı kodu akış türüne ve vana bağlantısına bağlıdır; sipariş sırasında talep ediniz.

İLAVE CONTALI UZANTI

MALZEMELER
PARÇA NO	TANIM	MALZEME
1	Uzatma	304 s.s.
2	Pim	AA564 TP.630 (17-4ph)
3	Sürtünme önleyici halka	TFM1600
4	O-Ring	FKM
5	Chevron Yüzük	TFM1600
6	Salmastra somun halkası	304 s.s.
7	Çanak yay	50CrV4 galvanizli
8	Sap somunu	UNI 3740-1 6S galvanizli
9	Somun kilitleme plakası	304 s.s.
10	Sızdırmazlık contası	GRAFOIL

ÖLÇÜLER
ISO VANA	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
