Görsel göstergeli̇ alümi̇nyum KS3L ATEX

II1GD Exia IIC T6

Makro Aksesuarlaraktüatörle

Kategori ATEX BÖLGESİ

Alt kategori SİNYALİZASYON KUTUSU

Arama kodu

BİLGİ İSTEYİN

KATALOG İNDİRİN GÖRSEL GÖSTERGELİ ALÜMİNYUM KS3L ATEX

TEMEL ÖZELLİKLER
- Uzun mesafelerden bile her bir vananın görsel ve elektriksel konumunu kolayca kontrol etmek için tasarlanmıştır.
- VDI/VDE 3845 standardına göre üretilmiştir. (EN15714-3)
- Hem mekanik "SPDT" hem de yakınlık sinyali vermek için içinde iki limit anahtarı içerebilir.
- "Yivli" sistem sayesinde kamların hassas ayarı
- 8 konumlu terminal bloğu.
- Kablo kelepçesi için 2 adet dişli elektrik bağlantısı
- STD çalışma sıcaklığı: -20°C ile xxx°C (NBR) arası.
- Koruma derecesi: IP66/67.

xxx: Limit anahtarının ATEX sertifikasına bakın.

MALZEMELER
- Gövde ve kapak: çift kat siyah epoksi boya * ile kaplanmış düşük bakır içerikli döküm alüminyum.
- Gösterge: polikarbonat ve ABS.
- Mil: paslanmaz çelik.
- Vidalar: paslanmaz çelik.

* İsteğe göre ayrıca CF8M paslanmaz çelikten.

SERTİFİKALAR
- İsteğe göre CE uygunluk bildirimi.
- ATEX, IEC Ex II1GD Exia IIC T6
- SIL 2'e kadar sertifikalı

KS3L KUTULARINDAKİ LİMİT ANAHTARI TİPLERİ

KOD*	AÇIKLAMA	SÜRÜM
M1	Altın kontaklı SPTD elektromekanik mikro anahtarları (OMRON SS-01) Maks: 30 Vdc 0.1A	İsteğe göre:
H1	Hermetik olarak kapatılmış SPDT manyetik yakınlık anahtarlarıi (HAMLIN 59140) Maks: 120 Vac 0.18A - 175 Vdc 0.25A	İsteğe göre:
70	NAMUR 2 PNP NO P+F NJ2 V3 N, NC, 8V yakınlık mikroanahtarlarıi EEx ia IIC T6	İsteğe göre:
78	NAMUR 2 kablolu P + F yakınlık mikro anahtarları NCB2 V3 NO, NC anma gerilimi 8,2V EEx ia IIC T6	İsteğe göre:

* 6. ve 7. sıralardaKİ kutu kodunda kullanılan limit anahtarlarıin tipini belirten simge yer almaktadır.

AKTÜATÖR VE LİMİT ANAHTARI KUTUSU ARASINDAKİ BAĞLANTI BRAKETİ

KS3L - KS2L

BRAKET TİPİ*	AÇIKLAMA

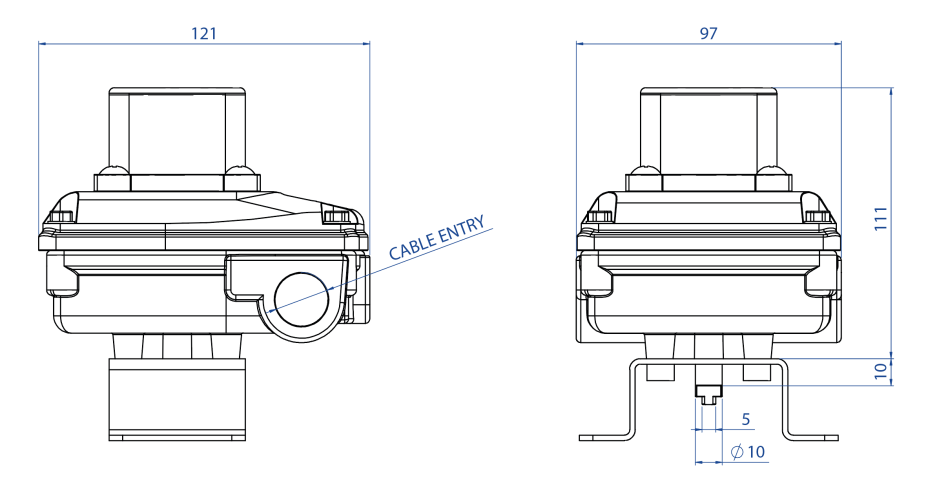

0	NAMUR bağlantısı 25x50x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
1	NAMUR bağlantısı 30x80x20 * (* 20 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
3	NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
4	NAMUR bağlantısı 30x80x30 * (* 30 = aktüatör mili yüksekliği, şekildeki A ölçüsü)
5	NAMUR bağlantısı 30x130x30 * (* 30 = aktüatör mil yüksekliği, şekildeki A ölçüsü)
* Braket, limit anahtarı kutusu kodunun son karakterinde görünür. Yalnızca braketi sipariş etmek için OMAL kodunu kullanınız.

ALÜMİNYUM AKTÜATÖRLER İÇİN
ÖLÇÜ	DAN15÷DAN120 SRN15÷SRN60	DAN180÷DAN960 SRN90÷SRN480	DAN1440÷DAN1920 SRN720÷SRN960	DA2880÷DA8000 SR1440÷SR4000
Kod	KCPL1015	KCPL1060	KCPL2060	KCPL1A04
Braket tipi	1	3	4	5
A (mm)	20	30	30	30
B (mm)	30	40	40	40
C (mm)	30	30	30	30
D (mm)	80	80	80	130

Görsel göstergeli̇ alümi̇nyum KS3L ATEX - data accessoriattuatori -

PASLANMAZ ÇELİK AKTÜATÖRLER İÇİN
ÖLÇÜ	DA15÷DA30 SR15**	DA60 SR30	DA120÷DA960 SR60÷SR480	DA1440÷DA1920 SR720÷SR960
Kod	KCPL0015		KCPL1060	KCPL2060
Braket tipi	0	0	3	4
A (mm)	20	20	30	30
B (mm)	30	30	40	40
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** KBVI4015 aktüatör arayüzünü kullandıktan sonra

KUTU KABLO KELEPÇESİ DİŞLERİ
Kablo kelepçesi diş tipi ***	Tanım	Not
1	1/2” NPT	İSTEĞE GÖRE
2	M 20x1,5	STANDART
*** Diş tipi kutu kodunun sekizinci karakterinde belirtilmiştir. KABLO KELEPÇELERİ: İçermemektedir.
